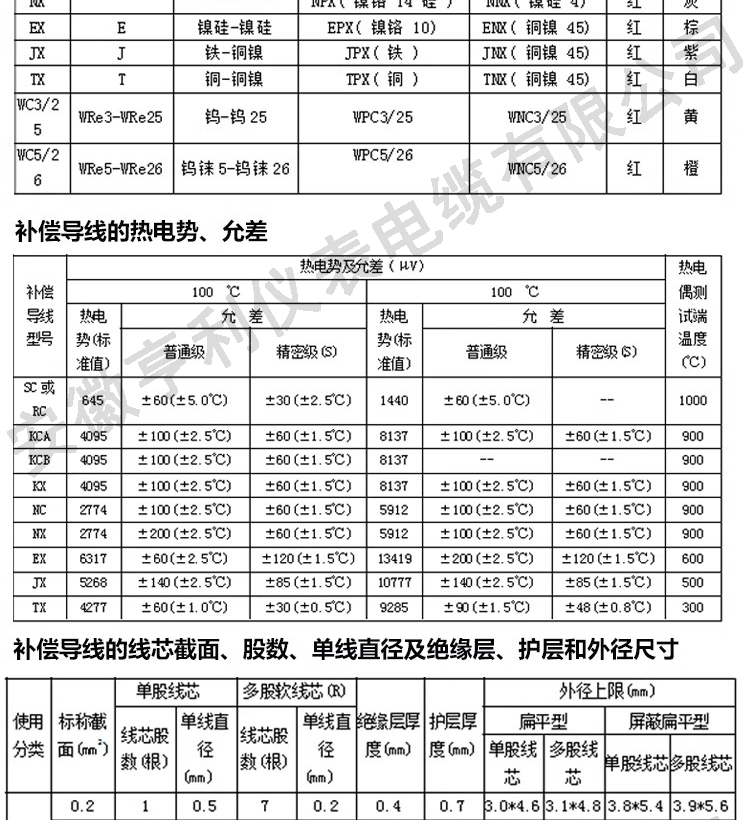

常用热电偶可分为标准热电偶和非标准热电偶两大类。所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。 标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。 2热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下： ①组成热电偶的两个热电极的焊接必须牢固； ②两个热电极彼此之间应很好地绝缘，以防短路； ③补偿导线与热电偶自由端的连接要方便可靠； ④保护套管应能保证热电极与有害介质充分隔离。 3．热电偶冷端的温度补偿 由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。必须指出，热电偶补偿导线的作用只起延伸热电极，使热电偶的冷端移动到控制室的仪表端子上，它本身并不能消除冷端温度变化对测温的影响，不起补偿作用。因此，还需采用其他修正方法来补偿冷端温度t0≠0℃时对测温的影响。 在使用热电偶补偿导线时必须注意型号相配，极性不能接错，补偿导线与热电偶连接端的温度不能超过100℃。
