您现在的位置:主页 > 扁电缆展厅 > 高温变频电缆BPYJVP采用编制屏蔽结构

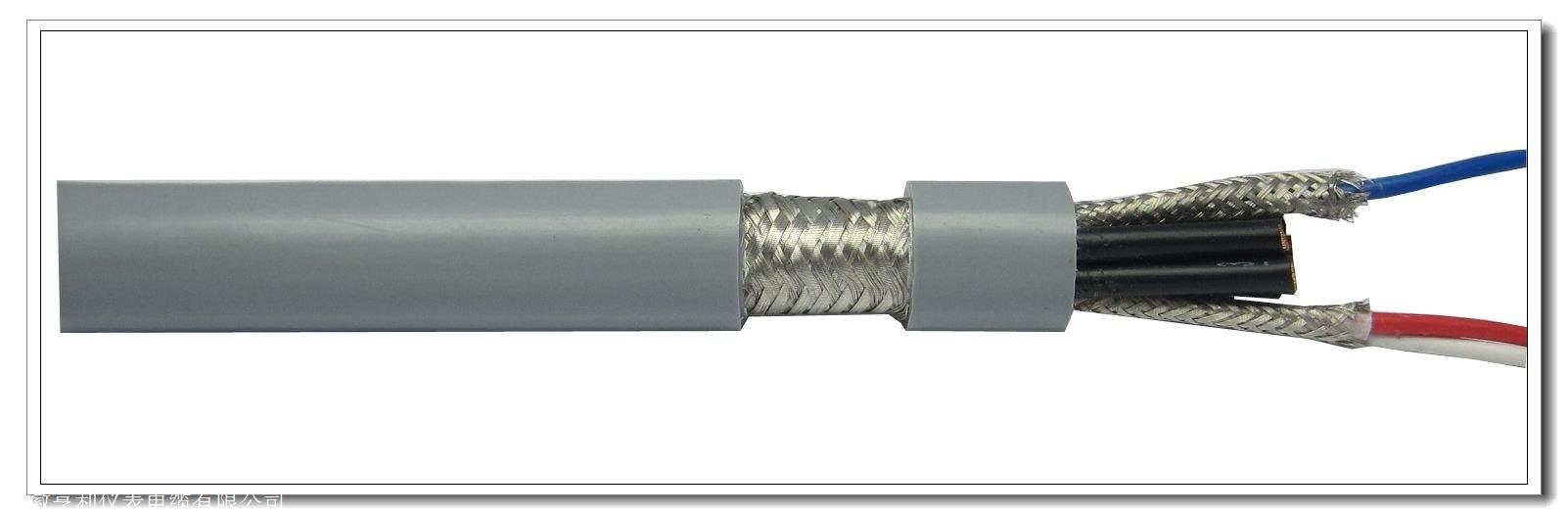

高温变频电缆BPYJVP采用编制屏蔽结构


高温变频电缆BPYJVP采用编制屏蔽结构
分享到:
产品型号:BPYJVP 原产地:
品牌:亨仪 产品数量:99999
价格:7元 产品关键字:变频电缆
行业: 电工电气 >电线、电缆 >电力电缆
发布时间:2020/5/22 17:51:39

企业信息

  • 公司经营性质:生产型
  • 电话:0550-7516359
  • 地址:安徽滁州市铜城镇工业园区纬三路169号

产品描述

品牌亨仪型号BPYJVP
类型其他电压等级其他
芯数多芯加工定制
绝缘厚度--mm标称截面--mm2
用途--产品认证CCC
电线最大外径--mm护套材质--
净重--额定电压--
颜色--每卷长度--
是否跨境货源货号--
额定电压--厂家--


  于1.8/3KW及以下变频电机专用电缆,和对称3+1芯和4芯电缆仅可用于主电源的输入缆,使用对称结构电缆。变频器与变频电机问电缆均需采用对称电缆结构,对称电缆结构有3芯和3+3芯两种,3+3芯电缆结构是将三大一小四芯绝缘线芯中第四芯(中性线芯)分解为三个截面较小的绝缘线芯,把三大三小线芯对称成缆,对于6/10kV变频电机专用电缆,该电缆结构与6/10kV普通电力电缆有所不同,普通电力电缆是将三根绝缘线芯采用铜带屏蔽后成缆,而变频电机专用电缆是由铜丝铜带屏蔽后挤包分相护套,然后对称成缆,对称电缆结构由于导线的互换性,有更好的电磁相容性,对抑制电磁干扰起到一定的作用,能抵消高次谐彼中的奇次频率,提高变频电机专用电缆的抗干扰性,减少了整个系统中的电磁辐射。

  高温变频电缆BPYJVP采用编制屏蔽结构

  BPGGPP2..BPGGP3、BPGVFP、BPGVFP2、BPGVFPP2、BPGVFP3 、BPYJVPP、BPVVPP、BPFFP、BPFFP2、BPFFPP2、BPFFP3、BPVVP、BPVVP2、BPVVPP2、BPVVP3、BPYJVP、BPYJVP2、BPYJVPP2、BPYJVP3 、ZR-BPGGP..ZR-BPGGP2、ZR-BPGGPP2、ZR-BPGGP3、ZR-BPGVFP、ZR-BPGVFP2、ZR-BPGVFPP2、ZR-BPGVFP3 、ZR-BPYJVPP、ZR-BPVVPP、ZR-BPFFP、ZR-BPFFP2、ZR-BPFFPP2、ZR-BPFFP3、ZR-BPVVP、ZR-BPVVP2、ZR-BPVVPP2、ZR-BPYJVP、ZR-BPYJVP2、ZR-BPYJVPP2、ZR-BPYJVP3 ..NH-BPGGP、NH-BPGGP2、NH-BPGGPP2、NH-BPGGP3、NH-BPGVFP、NH-BPGVFP2、NH-BPGVFPP2、NH-BPGVFP3 、NH-BPYJVPP、NH-BPVVPP、NH-BPFFP、NH-BPFFP2、NH-BPFFPP2、NH-BPFFP3、NH-BPVVP、NH-BPVVP2 、NH-BPVVPP2、 NH-BPVVP3、NH-BPYJVP、NH-BPYJVP2、NH-BPYJVPP2、NH-BPYJVP3 ..ZRC-BPYJVPP、ZRC-BPVVPP、ZRC-BPFFP、ZRC-BPFFP2、

  屏蔽结构的设计

  1.8/3kV及以下变频电机专用电缆的屏蔽一般采用总屏蔽,6/10kv变频电机专用电缆屏蔽由分相屏蔽和总屏蔽构成,分相屏蔽一般可采用铜带屏蔽或铜丝铜带组合屏蔽。总屏蔽结构可采用铜丝铜带组合屏蔽、铜丝编织屏蔽、铜带屏蔽、铜丝编织铜带屏蔽等,屏蔽层截面与主线芯截面按一定比例。此结构的屏蔽电缆可抗电磁感应、接地不良和电源线传导干扰,减小电感,防止感应电动势过大。屏蔽层既起到抑制电磁波对外发射的作用,又可作为短路电流的通道,能起到中性线芯的保护作用。6/10kV变频电机专用电缆,考虑到电缆在使用过程中经常受到径向外力作用,在电缆屏蔽层外增加镀锌钢带铠装层(在屏蔽层和钢带铠装层之间加隔离套)。钢带铠装主要是作为电缆的径向机械保护层,同时它也起到附加性总屏蔽作用,特别是钢带铠装和铜丝、铜带屏蔽,是采用了两种不同屏蔽材料,在电磁波屏蔽上起到一定的互补作用,屏蔽效果将更好。

  高温变频电缆BPYJVP采用编制屏蔽结构


高温变频电缆BPYJVP采用编制屏蔽结构
